Specification

Compensat magna angularis Misalignment

Foedus Design cum High Load Capacity

Princeps Transmission Efficens

Princeps Reliability et Simplex Sustentacionem

Idoneum pro duri Opera

In applicationibus practicis collocantur in grave officium, medium officium, leve officium, et species parvae mediocres quae propter magnitudinem torques transmissae sunt. Gravis officium universalis iuncturae plerumque adhibentur in machinis metallurgicis, machinis gravibus, machinis petrolei, machinis constructionis, sublatione et translatione machinarum, etc. Medium officium et officium universalis iuncturae saepe adhibentur in vehiculis sicut autocineta et locomotiva, ac in levi machinarum industrialium. Coniunctiones universales parvae amplissimae principaliter adhibentur ad motum transmissionis, in praecisione machinis et machinationibus moderandis.

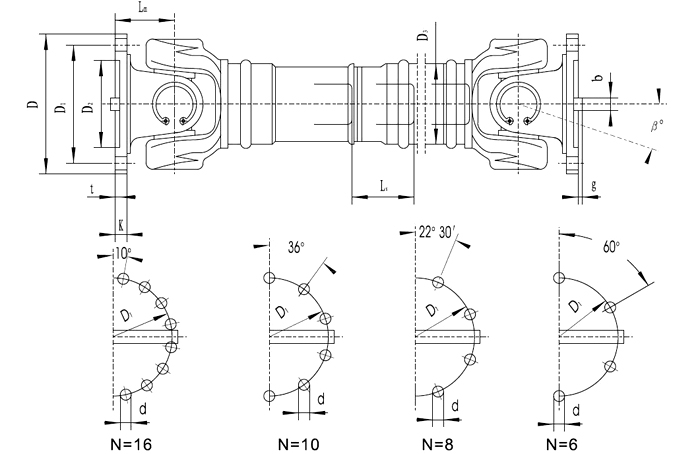

P/N	Tactical Diameter D/mm	Nominal torque Tn/kN.m	Lassitudine torques Tf/kN.m	Axial Displacement Ls/mm	Angularis Misalignmentβ/(。）	Dimensio (mm)				Dynamicum momentum InertiaeI (kg·m2)			Pondus ( Kg)
						Lmin	D3		Lm	Lmin	Umquam 100 mm incrementi		Lmin	Umquam 100 mm incrementi
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤15	240	2300		426		68.920		1.3570	2380		34

Describe

Universalis iuncturae coniunctio etiam quae Cardan Articulus, Hooke Articulus, seu U-Joint）is elementum fundamentale late in systematibus mechanicis agitandi usus est, notum est. Praecipuum eius munus est duos sagittas coniungere, quorum axes non sunt collineati et torquem et motum gyratorium inter eos transmittere. Eius principium operativum in mechanismo sphaerico iunctio nititur, permittens spiculis connexis aliquem angulum inclusum (typice usque ad 15°-20°) formare in plano et compensare axem minorem, radialem et misalignitatem angularis.

Unius communitatis typica uni- versalis coniunctio maxime consistit in hisce componentibus;

Iugum (Driving Iugum and Coegi Iugum): The U-informe or Jugum-fing-fings iaculas affixa.

Cross Shaft/Spider (Cruciformes): Core componentes, quattuor ephemerides trunnionis in figura crucis dispositae.

Acus Rollerus Bearings / Plain Partes: inter ephemerides crucis inaugurata et iugum boreale ad frictionem et indumentum redigendum.

Bear Cap / Retinendo Ringo (Circlip): Securas et gestus obsignare, quo minus disassembly.

Ad velocitatem insitam superandam fluctuationem unius articularis, praxis machinalis communiter utitur compositione in serie "duplicem communem communem". Hoc paroecium institutionis regulae adhaerere debet quod "scapum input et output spiculum anguli ad medium scapi relativi sunt aequales, et iuga ad utrumque extremum spiculi medii in eodem plano iacent" ad velocitatem transmissionis constantem consequendam.

Compensat magna angulari misalignment:

Praestantissima utilitas. Unius articulatio magnum angulum operantes (typice 15°-25°, usque ad 35° cum specialibus propositis) accommodare potest, ut apta spicula coniungat cum erroribus institutionum significantium vel subiectorum motui relativo in operatione.

Foedus Design cum High Load Capacity:

Relative simplex et robusta constructio, saepe ex alto roboris mixturae ferro conflata. Capax torques tradendi altissimas, machinas graves-officii idoneas (e.g., molendinis, navibus, fodiendis instrumentis).

Princeps Transmissio Efficens:

Cum gestus cylindro acus, damnum frictio minimum est, assequentes rates efficientiam 98%-99.9%.

Princeps Reliability et Simplex Sustentationem:

Praerupta et durabilis est longo usui vita, si rite lubrica. Defectus typice manifestant sicut in crucis stipite vel gestus gerunt, quae relativa directa sunt ut restituant.

Idoneum ad dura Environments:

In pulverulentis, umidis, vel ambitibus cum variationibus temperatus operari potest, cum operculis vel sigillis tutelae instructus est.

Primarium Application Agri:

Automotiva Industry: Driveshaft systems, connectens transmissionem ad axem coegi.

Machina metallurgica: machinae machinae ad molas volvendas, machinas corrigens.

Machinaria constructio: Locations transmissionis in grues, excavatores, concreta sentinae aliquet, etc.

Charta Machineria, Industry Marine, Machinatio Mining gravis Officii: Apparatus quod torques altum transmittit et hastile misalignment involvit.
