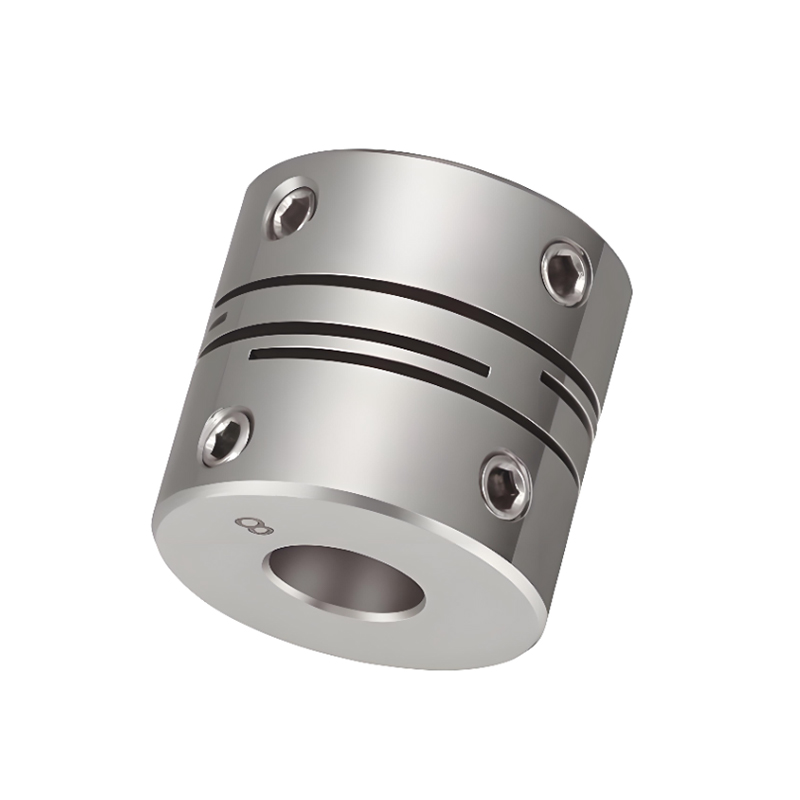

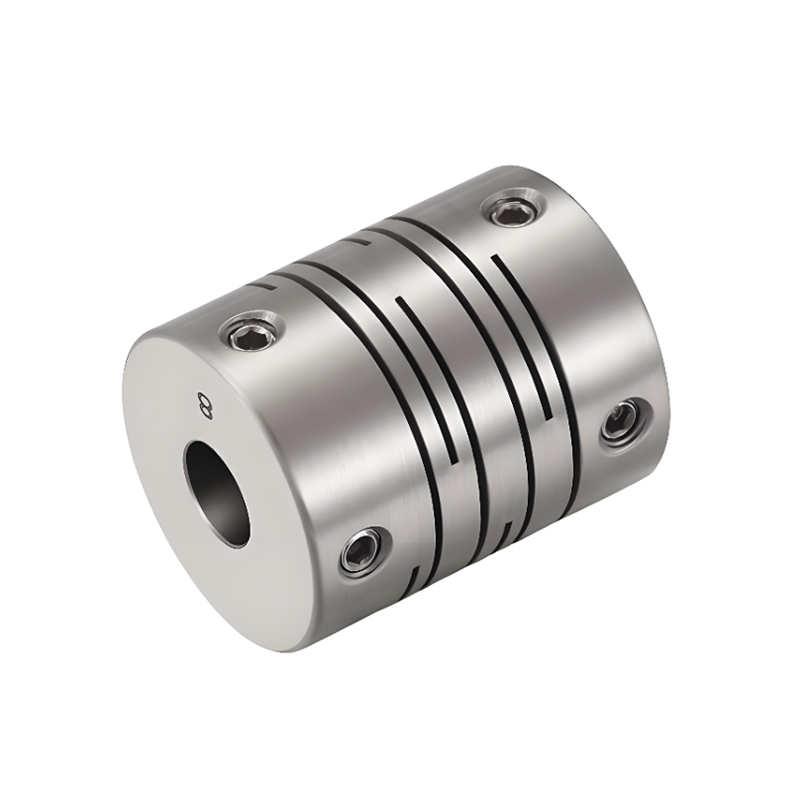

RSK-CPPG Rigiditatem Diver Parallel Line Shaft Coupling Positioning stupra genus

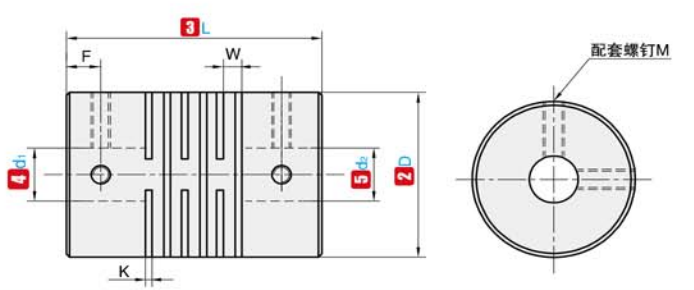

Nomen Code

D

L

Standard Interiorem Diameter(mm)

K

W

F

M

Torque tensis (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9           10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Nota: Foramina interiora ad utrumque coniunctionis fines libere componi possunt cum diametris minimis et maximis interioribus. Diametri interioris magnitudinum in tabula notatae sunt tantum referendi. Foramen diametri ad emptorem requisitum est etiam pro tantum referente. Nam eget diam fovea adipiscing, commodo nobis.

Nomen Code

D

L

Rating torque (N.m)

Patitur inclinato (mm)

Patitur sem (∠°)

Patitur articulatio deviationis (mm)

Patitur RPM

Static torsional rigor (N.m/rad)

Momentum inertiae (N.m)

Pondus (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0.10

24000

200

2.8x10 ^-5

25

19

20

4

0.05

0.5

±0.10

24000

270

6.2x10 ^-5

40

24

25

6

0.05

0.5

±0.10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0.10

24000

1400

5.2x10 ^-5

145

34

35

12

0.05

0.5

±0.10

24000

2200

1.1x10 ^-4

200

39

40

15

0.05

0.5

±0.10

24000

4100

2.3x10 ^-4

250

44

45

23

0.05

0.5

±0.10

24000

5100

4.3x10 ^-4

365

Nota: supra torques inertiae et parametri technici mensurantur pro norma aperturae maximae. Maximus aestimatus Aureus valor ad vetustatem ipsius copulationis refertur. Maiores diametri exteriores, eo major vis, & minor diametro exterior, celeritas licita superiora.
